Línea de extrusión de bobinas de cobre TJ250/45

Línea de extrusión de bobinas de cobre TJ250/45

Este producto ha sido descontinuado y retirado de nuestro inventario.

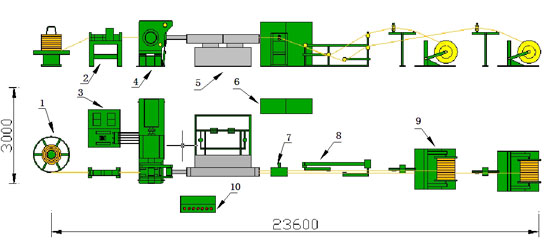

Línea de extrusión de bobinas de cobre TJ250/45

1. Estación de desenrollado

2. Enderezador

3. Máquina de extrusión continua

4. Sistema de refrigeración y secado

5. Contador métrico

6. Polea guía

7. Recogedor automático

8. Prensa hidráulica

9. Armario de control eléctrico

10. Panel de control del funcionamiento

Nuestra empresa es un fabricante profesional de extrusoras de bobinas de cobre en China. Nuestros productos incluyen equipos de extrusión continua de aleación de cobre, equipos de extrusión continua de tubos de aluminio, máquinas de extrusión continua de barras ómnibus/varillas y perfiles de cobre, y más.

Especificaciones técnicas

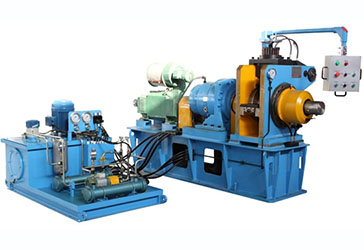

Unidad principal de extrusión continua
Modelo	TJ250
Diámetro nominal de la rueda de extrusión	250 mm
Tasa de velocidad de rotación	11RPM
Potencia del motor principal	45kW
Varillas en bruto de cobre
Diámetro	Φ 8.0 mm
Diámetro tolerado	±0.2mm
Límite de elasticidad	160MPa (varillas de cobre libre de oxígeno mediante el proceso de fundición ascendente)

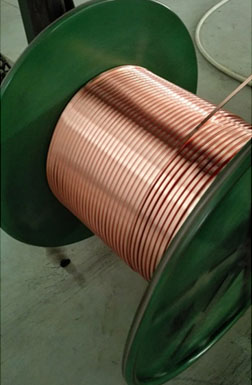

Producto de alambre plano
Rango de área de sección	2.5-60mm²
Ancho máx.	15mm
Indicador de rendimiento	De acuerdo con la norma GB5585.1-85
Producción promedio	100-150kg/h
Capacidad instalada	380V, 3 fases, 75KVA
Cantidad en exceso	1-2%
Dimensión del taller
No menos de	Longitud: 22m, Ancho: 7 m, Altura: 4 m
Agua de refrigeración	30 m³/h (Torre de refrigeración)
Aire comprimido	0.7 MPa, 1 m³/min
Operarios	2

Composición de la línea de producción

Estación de desenrollado de las varillas de cobre	un aparato
Máquina enderezadora con alimentación de varillas de cobre	un aparato
Máquina de extrusión continua de cobre	un aparato
Sistema de refrigeración y prevención de la oxidación (con función de secado por soplado de aire)	un aparato
Dispositivo de medición	dos aparatos
Recogedor automático de carriles en el suelo (630mm-800mm)	dos aparatos
Sistema de control eléctrico (con pantalla táctil)	un aparato
Sistema hidráulico y de lubricación	un aparato

Características

Nuestra línea de extrusión TJ250/45 para bobinas de cobre utiliza como materia prima varillas de cobre libre de oxígeno Φ8mm hechas mediante la técnica de fundición ascendente. Este material puede prepararse fácilmente.
Un molde puede elaborar dos productos al mismo tiempo. Esto mejora la eficiencia de la producción y reduce espectacularmente los costes de la misma.
El extruido es blando, no necesitando tratamientos trazado, enrollado ni recocido. La calidad del producto está altamente garantizada.
Estas máquinas de extrusión continua son adecuadas para alambres planos de cobre con secciones ultra pequeñas. Además, el área de sección es de aproximadamente 2.5m2. Estos equipos de extrusión pueden utilizarse para producir conductores transpuestos esmaltados para los transformadores EHV.
Los alambres planos de cobre fabricados por nuestro producto se han utilizado mucho para motores, industria militar, industria aeroespacial, etc.
