Línea de extrusión de cables de aluminio apantallados LJB350B

Línea de extrusión de cables de aluminio apantallados LJB350B

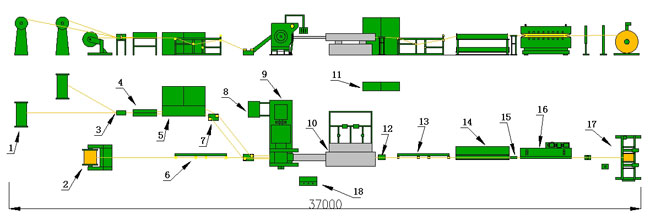

1. Estación de desenrollado de varilla de aluminio

2. Enderezador

3. Sistema de limpieza de varilla de aluminio

4. Volante de dirección

5. Estación de desenrollado

6. Polea guía

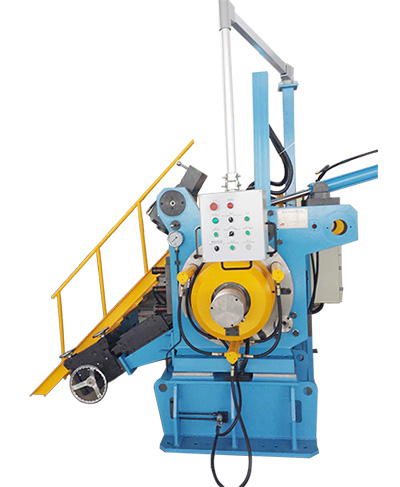

7. Máquina de revestimiento continuo

8. Sistema de refrigeración y secado

9. Rueda de tracción

10. Recogedor automático

11. Recogedor automático

12. Prensa hidráulica

13. Armario de control eléctrico

14. Panel de control del funcionamiento

Como fabricantes profesionales de extrusoras de cables de aluminio apantallados en China, también proporcionamos equipos de extrusión continua de aleación de cobre, maquinaria de extrusión continua de barras ómnibus/perfiles de cobre, equipos de extrusión continua de tubos de aluminio, maquinaria de extrusión continua de alambres planos de cobre, y mucho más.

Parámetros técnicos

Tipo de máquina	Revestimiento de tipo tangencial
Diámetro de la rueda de extrusión	Φ350mm
Velocidad de rotación máx.	16.7 RPM
Potencia del motor principal	200kW/1500 RPM
Diámetro	2×Φ9.5mm
Diámetro tolerado	±0.2mm
Máx. resistencia a la tracción	≤95MPa
Material: Fundición limpia continua y rollo de varilla de aluminio
Máquina de revestimiento	-9	-12	-13	-15
Diámetro exterior de la capa aislante	9.00mm	11.43mm	13.03mm	14.35mm
Diámetro exterior del conductor	10.30mm	12.70mm	14.30mm	15.88mm
Velocidad máxima de la línea	80m/min
Cantidad en exceso	5%
Suministro de energía	3 fases, 50Hz, 380V, 350KVA
Aire comprimido (sin aceite ni agua)	0.7MPa, 5m³/min
Circuito externo de agua de refrigeración	0.4MPa, 50tons/h
Dimensión del taller	55m ×12m×6m

Características

La línea de extrusión de cables de aluminio apantallados utiliza el método de revestimiento tangencial para extruir de forma continua el material de aluminio en fundas de aluminio. Después, las fundas de aluminio se colocan recubriendo la capa exterior del alambre y se traza el producto final.
Con el método de revestimiento sin juntas, el producto estará libre de los problemas de calidad de las uniones. A la vez, las fundas tienen una excelente capacidad de sellado.
Nuestros equipos de extrusión continua no tienen proceso de calentamiento, de forma que ahorran espacio, equipos y energía.

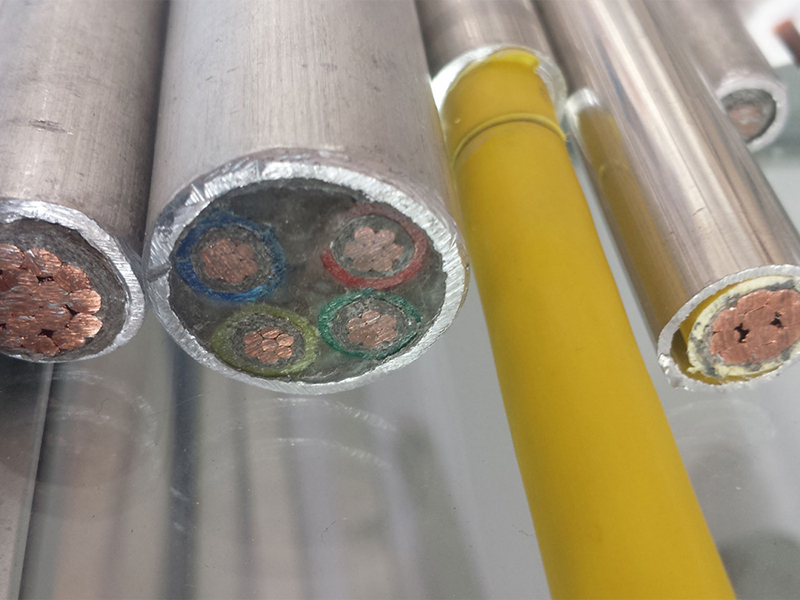

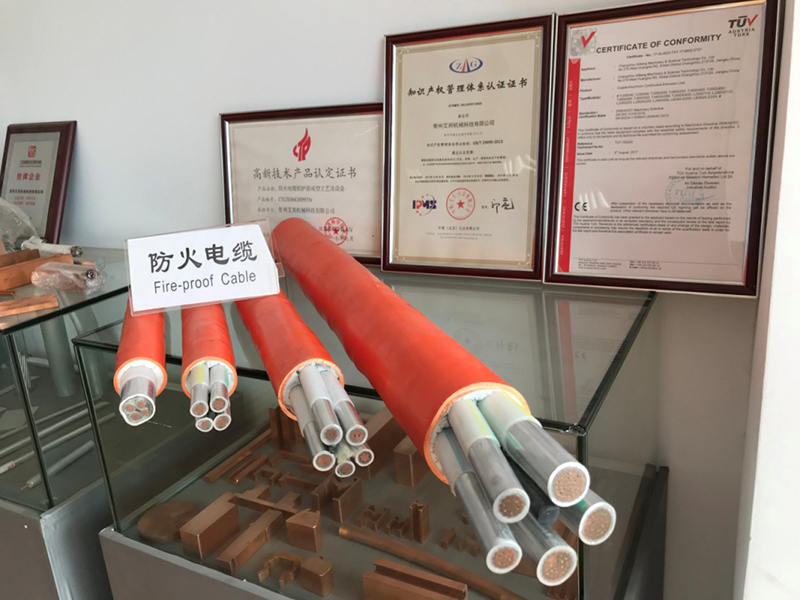

Estas extrusoras se emplean para fabricar cables, fundas de fibra CATV para cables coaxiales, cables cubiertos ignífugos para señales de televisión y señales de comunicación ferroviaria.
